السؤال
Transcribed Image Text:

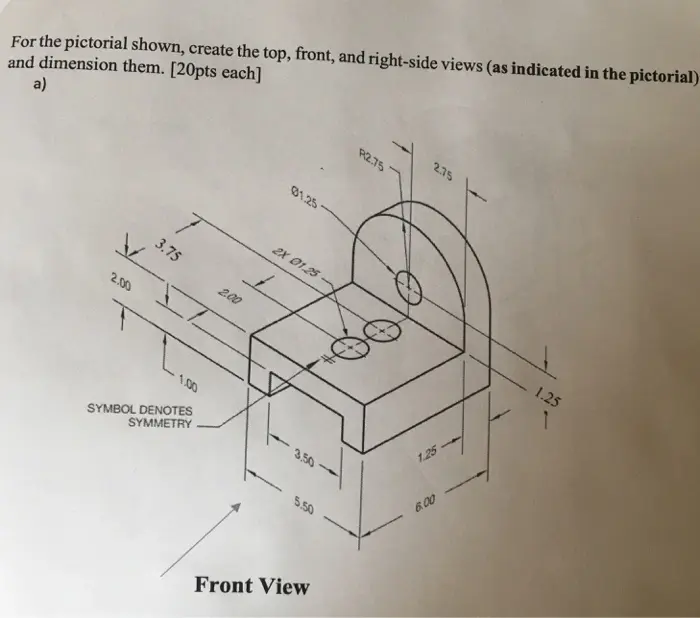

For the pictorial shown, create the top, front, and right-side views (as indicated in the pictorial)
and dimension them. [20pts each]
a)
01.25
2.75
R2.75
2.00
3.75
2.00
2X 01.25
1.00
3.50
SYMBOL DENOTES
SYMMETRY
5.50
Front View
1.25
6.00
1.25
