السؤال
Transcribed Image Text:

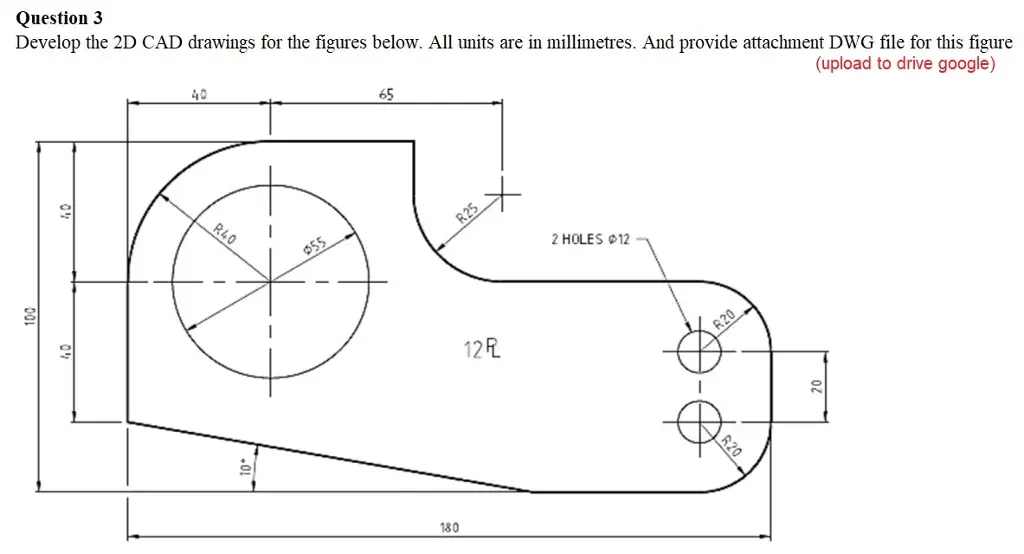

Question 3
Develop the 2D CAD drawings for the figures below. All units are in millimetres. And provide attachment DWG file for this figure
(upload to drive google)
40
R40
65
055
R25
180
12R
2 HOLES 12
R20
R20
