السؤال
Transcribed Image Text:

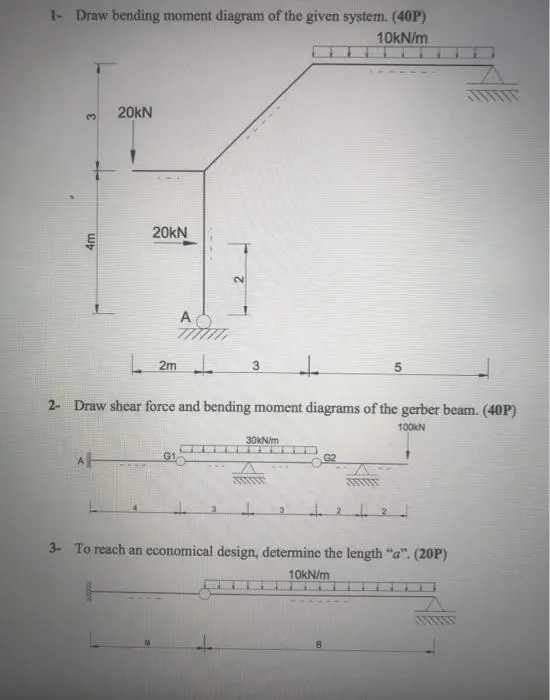

1- Draw bending moment diagram of the given system. (40P)
3
4m
EF
20kN
20kN
A
2
10kN/m
2m
+
5
2- Draw shear force and bending moment diagrams of the gerber beam. (40P)
30kN/m
G2
22
100kN
3- To reach an economical design, determine the length "a". (20P)
10kN/m
