السؤال
Transcribed Image Text:

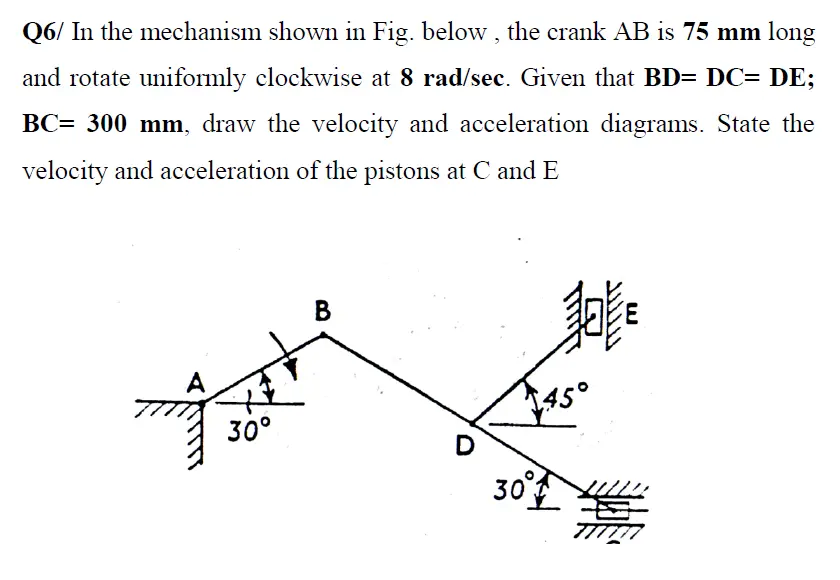

Q6/ In the mechanism shown in Fig. below, the crank AB is 75 mm long
and rotate uniformly clockwise at 8 rad/sec. Given that BD= DC= DE;
BC= 300 mm, draw the velocity and acceleration diagrams. State the
velocity and acceleration of the pistons at C and E
B
ய
30°
D
30°
777777
