السؤال
Transcribed Image Text:

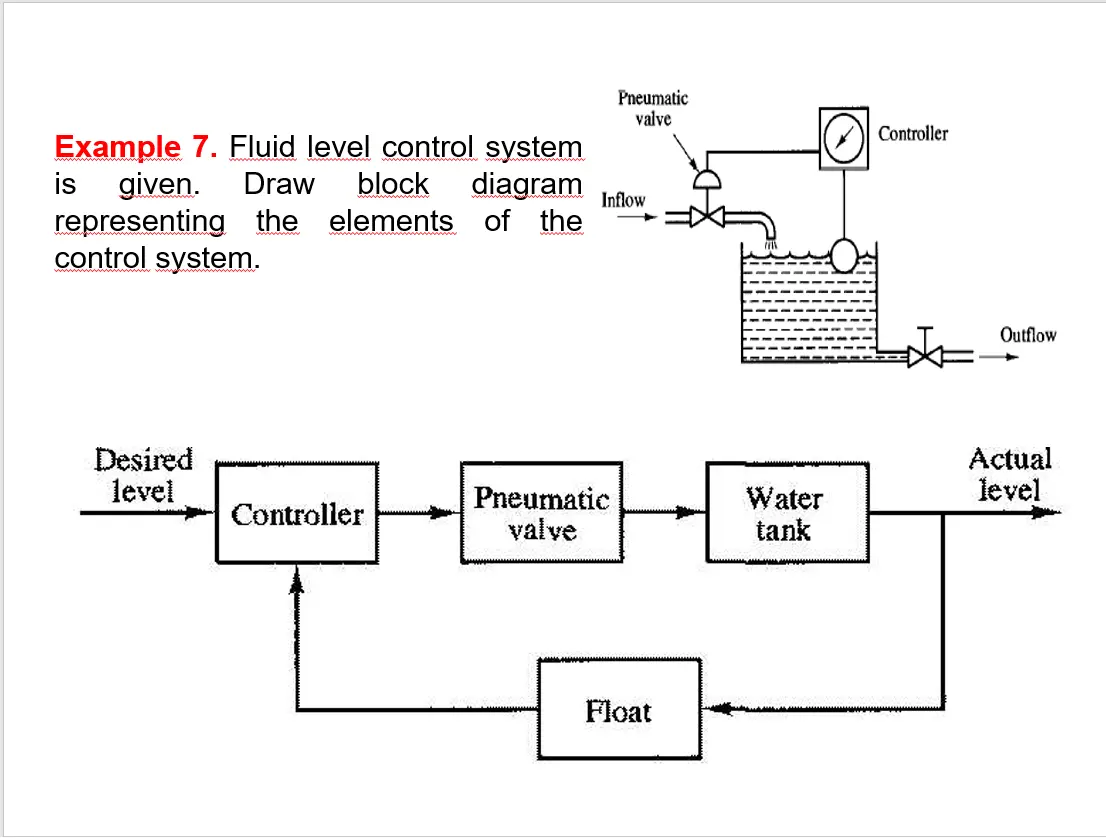

Example 7. Fluid level control system
is
given.
Draw block diagram
representing the elements of the
control system.
Pneumatic
valve
Inflow
Controller
Outflow
Desired
level
Pneumatic
Water
Actual
level
Controller
valve
tank
Float
