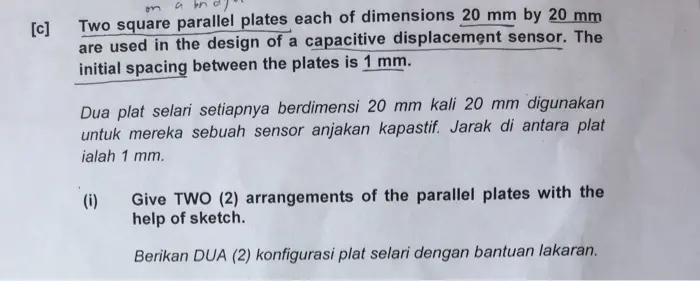

[c] m и Two square parallel plates each of dimensions 20 mm by 20 mm are used in the design of a capacitive displacement sensor. The initial spacing between the plates is 1 mm. Dua plat selari setiapnya berdimensi 20 mm kali 20 mm digunakan untuk mereka sebuah sensor anjakan kapastif. Jarak di antara plat ialah 1 mm. (i) Give TWO (2) arrangements of the parallel plates with the help of sketch. Berikan DUA (2) konfigurasi plat selari dengan bantuan lakaran. (ii) From your answer in 4[c](i), determine which of the two configurations will give a larger capacitance change. The input displacement for both configurations is 0.5 mm. Given that the capacitance C between parallel plates with an overlapping area A and distance d is given by KЄOA C = d where K is the dielectric coefficient of the substance between the plates (K = 1 for air) and so is the permittivity of free space (8.85 x 10-12 pF/m). Dari jawapan anda dalam 4[c](i), tentukan manakah antara dua konfigurasi tersebut akan memberikan perubahan kapasitans yang lebih tinggi. Anjakan input untuk kedua-dua konfigurasi adalah 0.5 mm. Diberikan bahawa nilai kapasitans C di antara dua plat selari dengan luas bertindih A dan jarak d diberikan oleh KЄA C = d di mana K ialah koefisien dielektrik bagi bahan di antara plat (K = 1 bagi udara) dan so ialah kebolehtelusan ruang bebas (8.85 x 10-12 pF/m). (50 marks/markah)
